100W級ソーラーシステムの自作
どーも。けり(twitter:@kerikun11)です。id研です。
夏休みにもかかわらず、バイトを入れすぎて
全然遊んでないじゃないか!
じゃあ電子工作をしよう!
ということで、どん!
あれ?こんなの秋月では売ってないぞ?
はい。これはAmazonでポチりましt…
お値段
¥13,800
高いよぉ...
秋月での買い物はこちら。
ソーラー充電コントローラー[CXN10-1.1]
https://akizukidenshi.com/catalog/g/g102824/
¥6,000
ソーラー充電コントローラー用リモートディスプレイ[CXM-1.2]
https://akizukidenshi.com/catalog/g/g102826/
¥4,000
鉛蓄電池12V22Ah[WP22-12]
https://akizukidenshi.com/catalog/g/g100020/
¥4,500
ソーラーパネルの設置には
近くのホームセンターで売っていた
「イレクターパイプ」という金属パイプを使用。
あとはステンレス製のワイヤーで固定。
パイプ、ジョイント、ワイヤー、VVFケーブル代
¥5,166
さらにAmazonで36Ahの鉛蓄電池を増設。¥5,000
とまあ、システムに必要なものをはこんな感じ。
★作り方★
イレクターパイプを切って組み立てる。
VVFケーブルでソーラーパネルと鉛蓄電池をつなぐ
終わた\(^o^)/
はい、できました!
↑ベランダにイレクターパイプを使って設置。
↑部屋ではこんな感じ
下の配電盤にはDCジャックがずらりと並んで
様々な機器に電気を供給する。
真ん中のつまみは机の照明の明るさ調整用の可変抵抗。
PICを使ってPWM制御だぜ!
これが机の照明。1WのパワーLEDを18個も使ってチョー明るい!
次にこれがUSB電源出力
DCDCコンバーターを使って5Vに安定化している。
最高6Aまで出力できる超優れものだ。
あと、電気が余ってるときは
DC/ACインバータを使ってAC100Vを作る。
この形になれば、パソコンでもテレビでもなんでも使える!
ただし、やりすぎるとすぐに鉛蓄電池が空になるから注意。
ここまでは2Fの自分の部屋の中で電気を使っていた。
次に出窓の穴とアンテナの穴をとおして
電源を1Fに通す。
このへんはテキトーに。
これで1Fのリビングでも充電可能に。

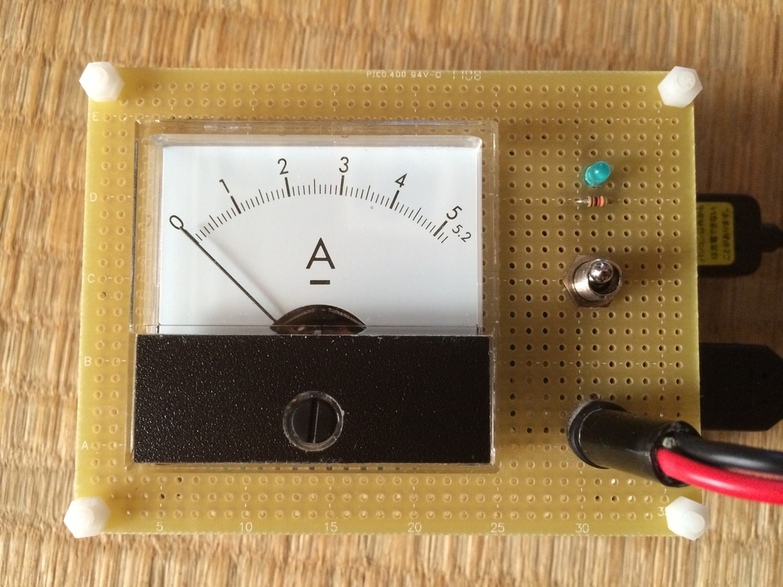

こちらのUSB電源給電器には、アナログ電流計が取りつけてあって
リアルタイムで充電電流を見ることができる。
充電が終わると電流計もちゃんと0を指していてなかなかおもしろい。
今回のシステムの概要図です。
まあ、今のところはこんなとこですかね
費用はシステムづくりに3万円程度ってところ。
照明用LED代を含めると恐ろしい金額に( ;∀;)
発電でこの分を賄うのは何十年先のことやら…
やはり、重要なのは自分で使う電気を自分で作り出すことですね
さあ、これからも電子工作の毎日だ!
